内存子系统简介

前言

"node" {
    "label": "mem_intro",
    "categories": ["mem"],
    "info": "mem basic concepts",
    "depends": []
}

基础要求

前提至少学习过 X86/ARM/RISC-V 一门体系架构

什么是内存

我的个人看法: 在计算机体系架构中，ALU计算单元必须需要存储参与工作，用来作为 数据输入、输出保存(简单点就是数据需要存放) 正常来说，能够直接被CPU 寻址 访问到的存储单元，都可以叫做内存，而其物理、电子形态、大小则是会随着基础科学发展而不断演进

DDRAM 工作方式的一个小科普，DDRAM 目前应该是主流 内存形态的一种

什么是内存管理

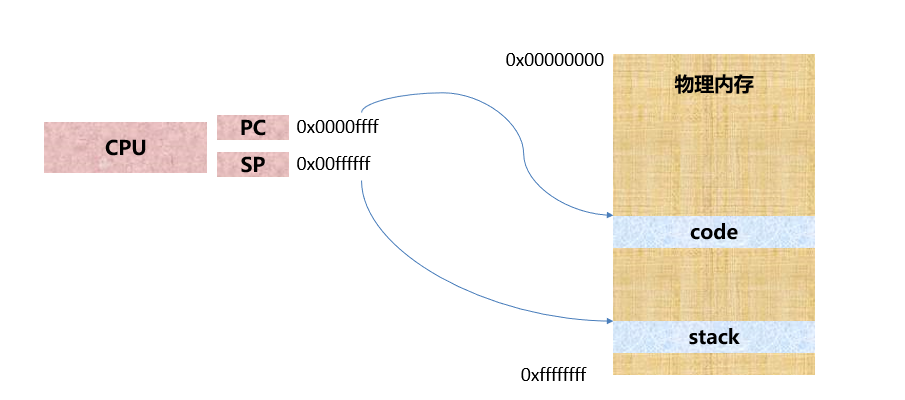

下图是一个非常简单的场景, CPU指令执行，需要加载指令代码，在执行函数，需要用到栈, 因此需要根据某种规定，对内存进行功能划分，比如哪段内存是用来存放代码的， 哪段内存又是用来作为程序的栈等

Screenshot

上面我们只是描述了一个非常简单的场景，只是想表达，内存管理功能之一是保证内存被合理的分配使用， 当然还有许多其他工作需要完成，接下来会一一展开

虚拟内存

本章主要是对内存管理的基础概念和技术做一个介绍，为后面更深入的讨论做好基础

我们先假设一下，如果没有虚拟内存，应用是如何工作的

Screenshot

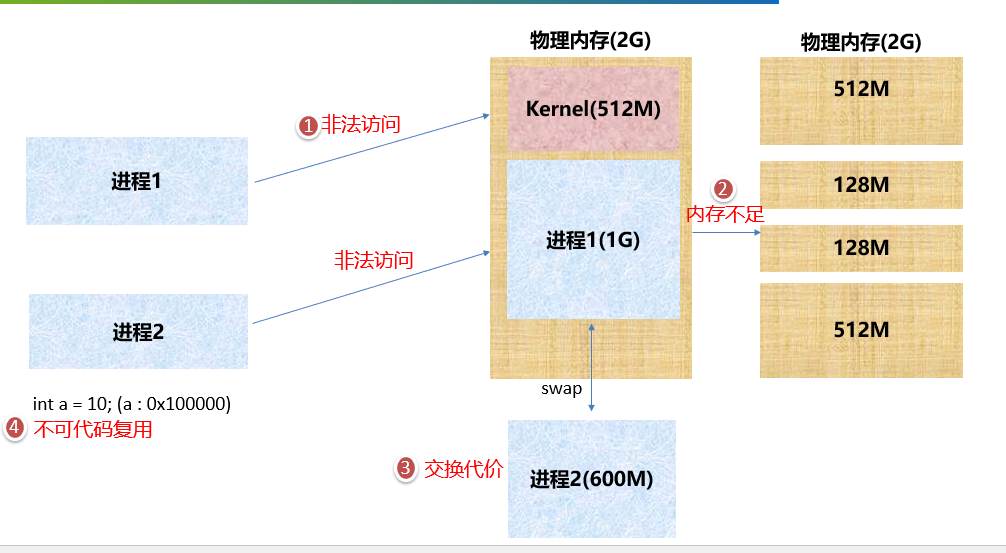

上图是假设有两个应用同时运行的情况，我标注了一些可能发生的情况

  1. 如果进程都是直接访问物理内存，意味着进程可以访问任意的物理内存，则可能发生内存踩踏， 当然这种情况可以通过一些约束限制
  2. 物理内存可能是不连续的，如果一个进程分配比较多的连续内存，内存不足，则该进程无法被加载，当然也可以通过交换进程(把没有在调度的进程放到磁盘)
  3. 假设我们在给每个进程分配物理内存，是按照连续内存分配(难道不应该吗)，则交换进程的代价过于庞大
  4. 编译器在编译用户态应用，应该怎么给变量、函数分配地址。

总之，出于用户态进程对于空间隔离 的需求，虚拟内存技术孕育而生

  • 屏蔽掉物理内存的存在, 让不同进程 以为是自己在独享一段内存
  • 屏蔽掉物理内存的大小、分布；让不同进程以为自己有很大的内存，并且内存是连续的

虚拟内存地址翻译

这里简单介绍一下目前主流的虚拟内存翻译技术:MMU

知识点:

  • CPU在执行指令，指令访问的地址是虚拟地址，但是实际上，该虚拟地址会经过MMU硬件+映射表查找，最终访问物理内存地址
  • MMU的配置以及页表的维护 是内存管理模块完成的

页表

页表就是一个用于存放物理内存信息的 数组结构

  • 页表存放在物理内存中，MMU使用指定的寄存器存储 页表基址
  • 利用要访问的虚拟内存的信息，获得页表中索引
  • 利用索引得到的 页表条目(entry) 获得实际的物理内存
  • 访问实际的物理内存

页表大小

页表大小一般指每一个 页表条目所能代表的 物理内存范围

Screenshot

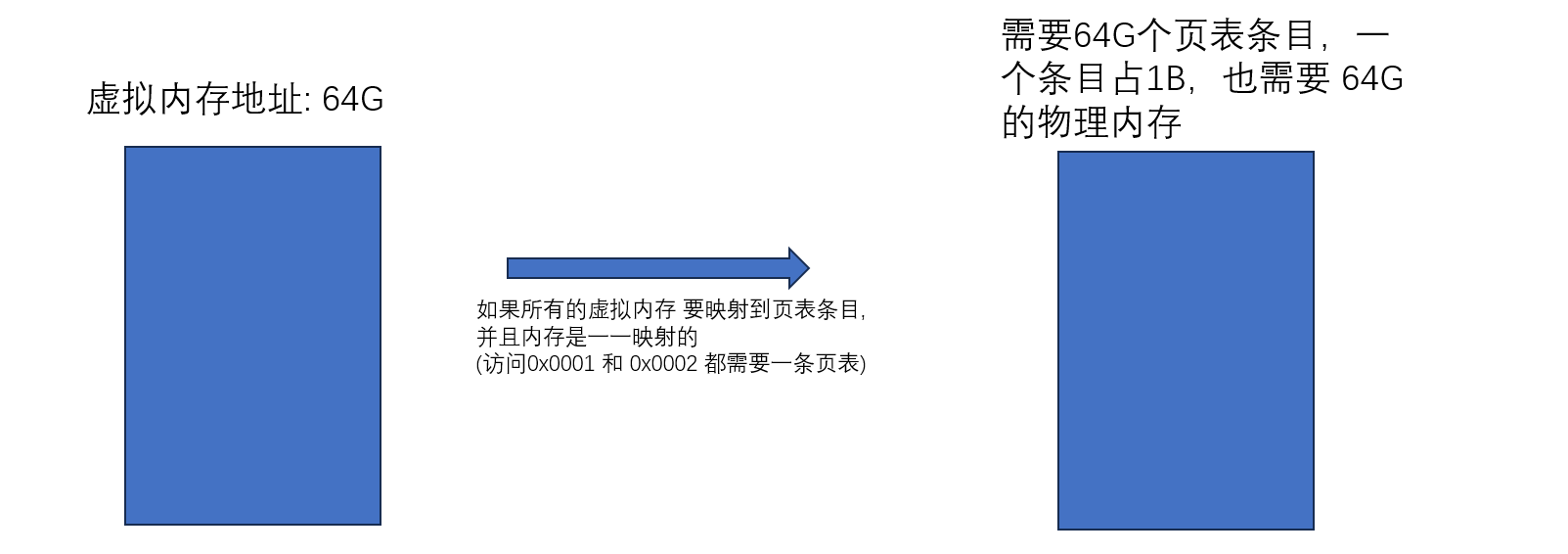

上图很好的解释了为什么需要页表大小

Screenshot

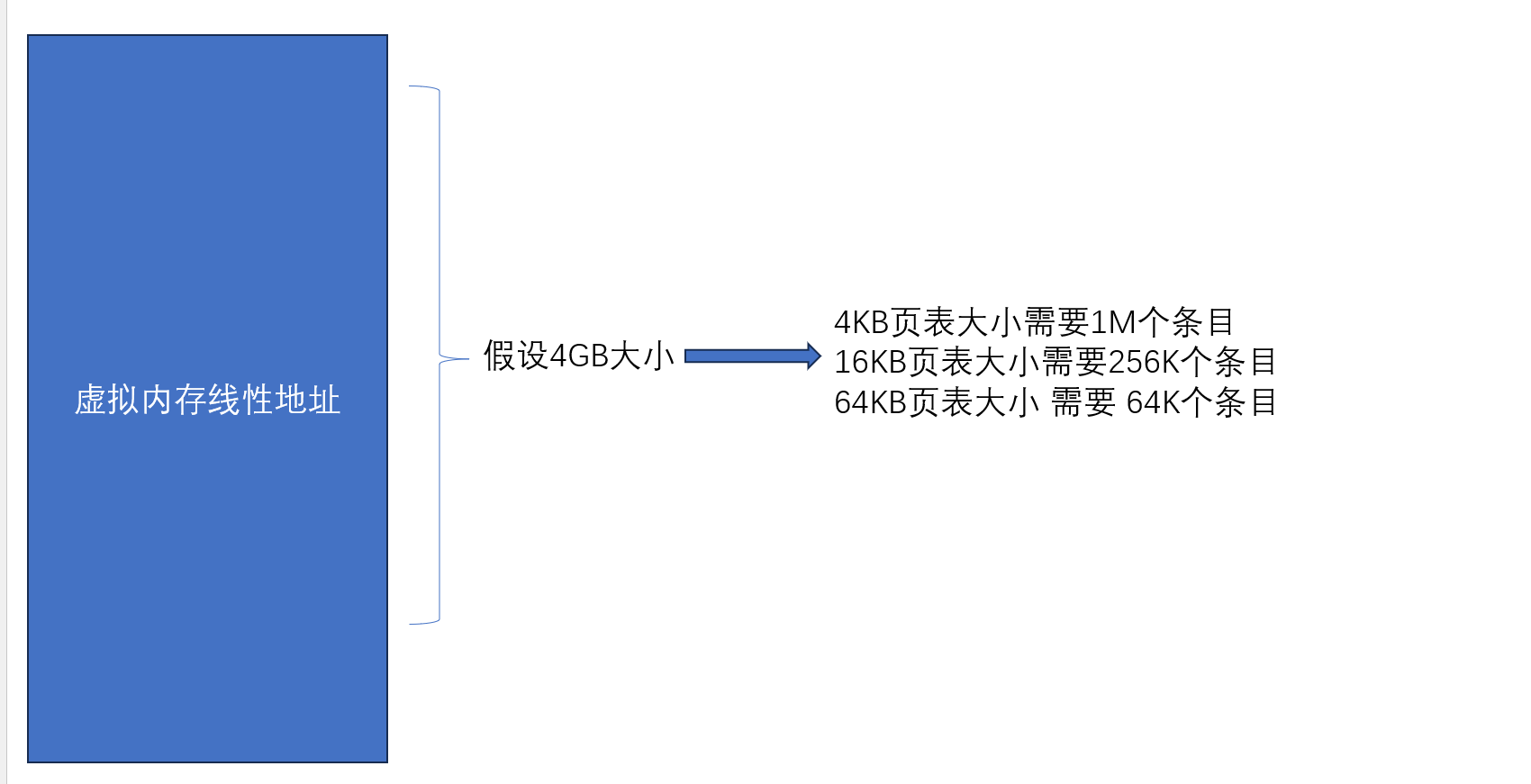

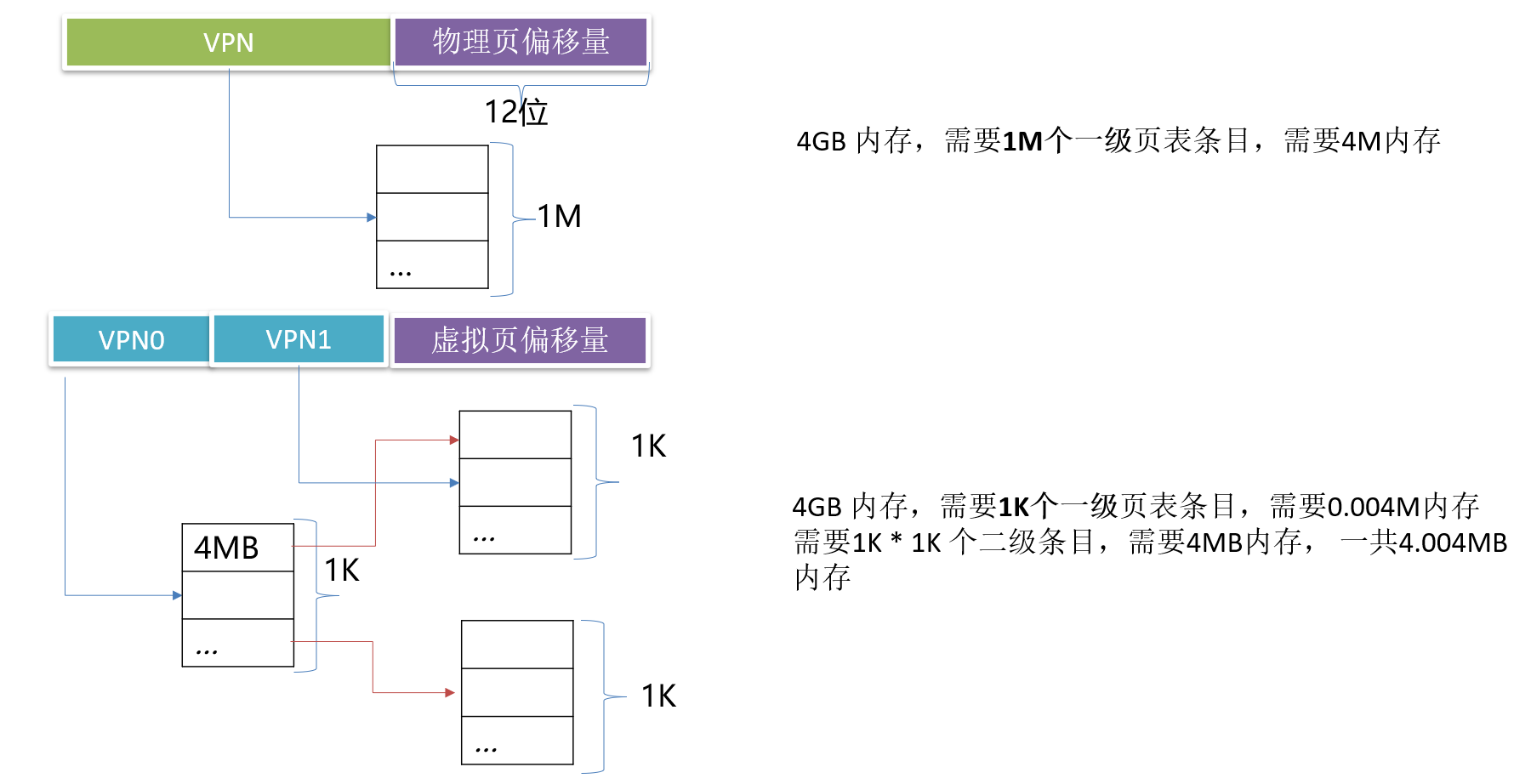

多级页表

  • 如果页表条目太大，内存会浪费
  • 但是如果页表条目太小，会占用过多内存

Screenshot

多级页表，第一级页表表示范围更大

ARM64架构下的MMU

MMU对内存的处理，一般都会和架构相关，我们选择ARM64架构下MMU作为一个介绍

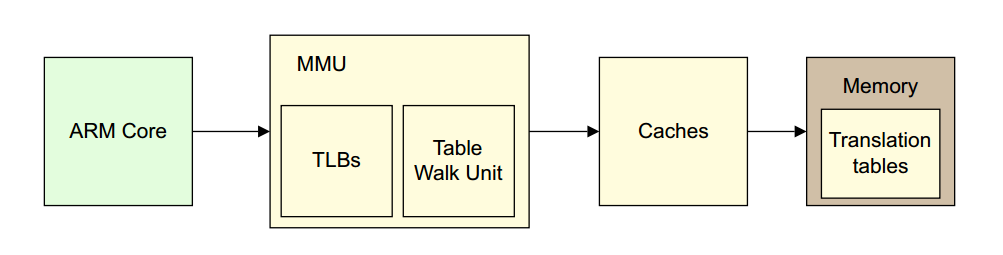

下图是一个MMU寻址的流水线图

Screenshot

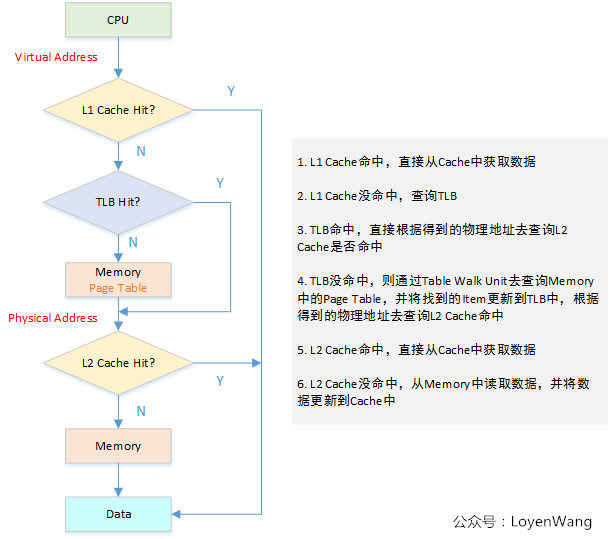

下图是一个MMU实际寻址的过程

Screenshot

上面我们大致介绍了寻址流程，命中的情况暂且不考虑，我们主要看一下，虚拟内存是如何访问物理内存的

ARM64支持

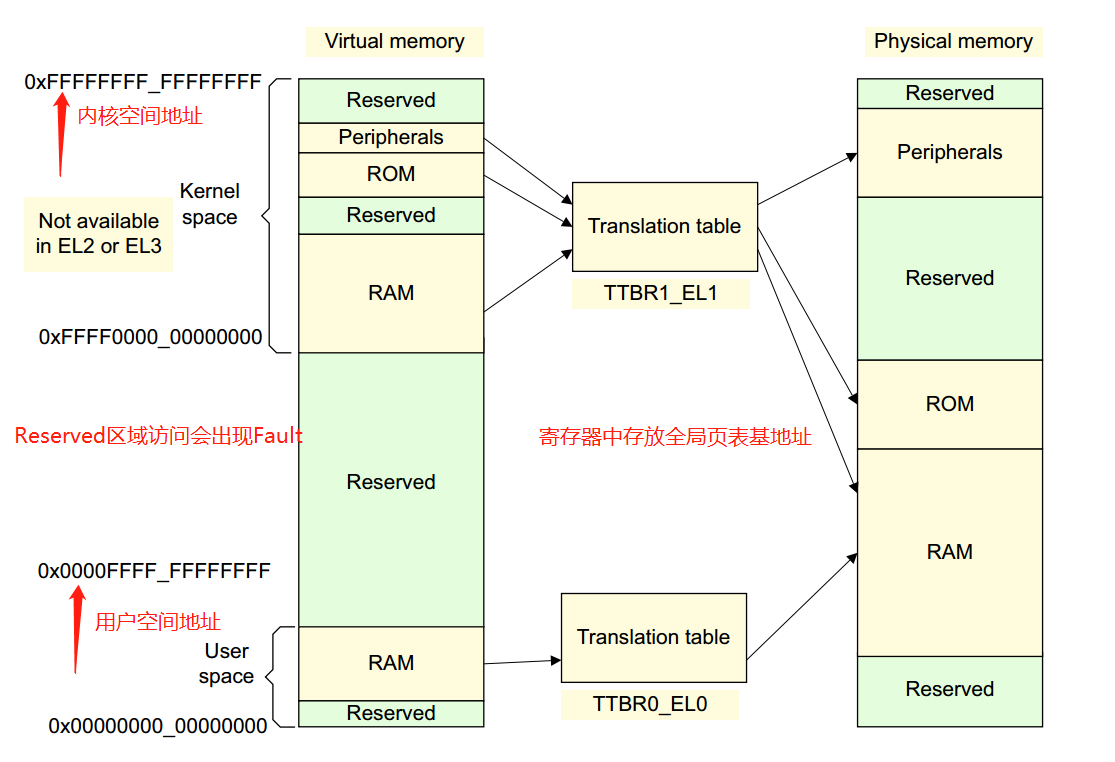

虚拟地址到物理地址的映射通过查表的机制来实现，ARMv8中，Kernel Space的页表基地址存放在TTBR1_EL1寄存器中， User Space页表基地址存放在TTBR0_EL0寄存器中，其中内核地址空间的高位为全1， 0xFFFF0000_00000000 ~ 0xFFFFFFFF_FFFFFFFF 用户地址空间的高位为全00x00000000_00000000 ~ 0x0000FFFF_FFFFFFFF

Screenshot

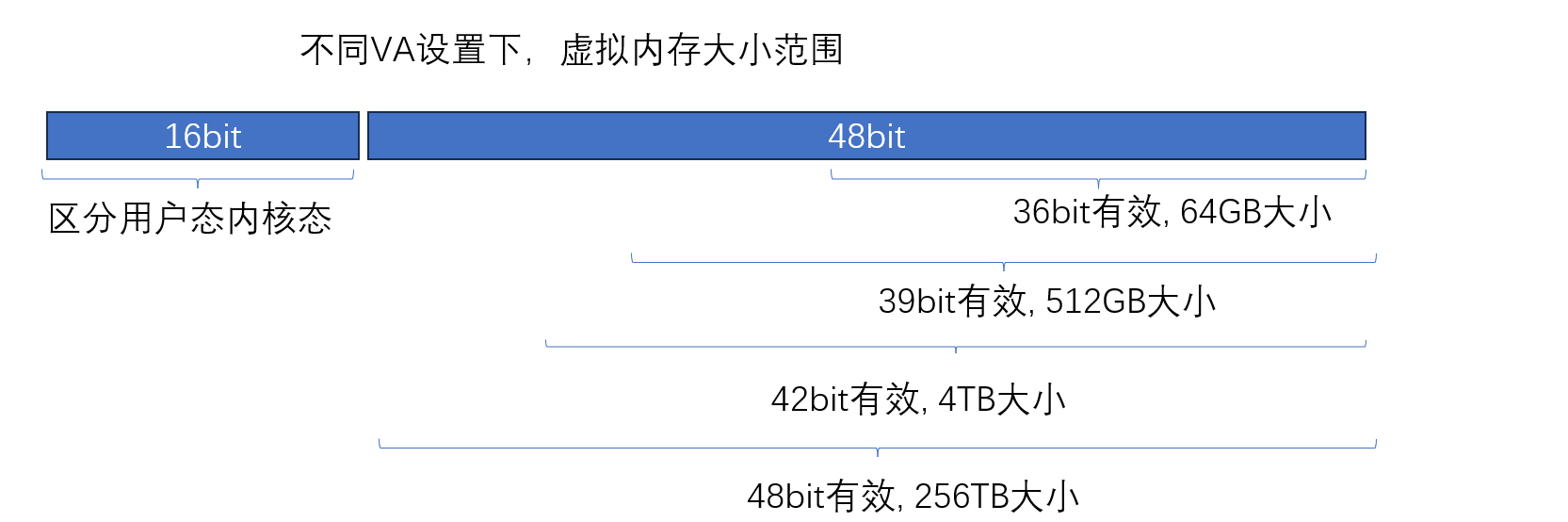

64位虚拟地址中，并不是所有位都用上，除了高16位用于区分内核空间和用户空间外，有效位的配置可以是：36, 39, 42, 47。

Screenshot

页面大小支持3种页面大小：4KB, 16KB, 64KB

页表支持至少两级页表，至多四级页表，Level 0 ~ Level 3

ARM会根据实际使用的VA大小，以及选择的页面大小，来决定应该使用几级页表 页表映射层级: 支持2-4级，

  • 16K页表，36VA 2级页表
  • 64K页表，42VA 2级页表
  • 64K页表，48/52VA 3级页表
  • 4K页表，39VA 3级页表
  • 不是64K页表，也不是48VA，默认都是4级页表

寻址介绍

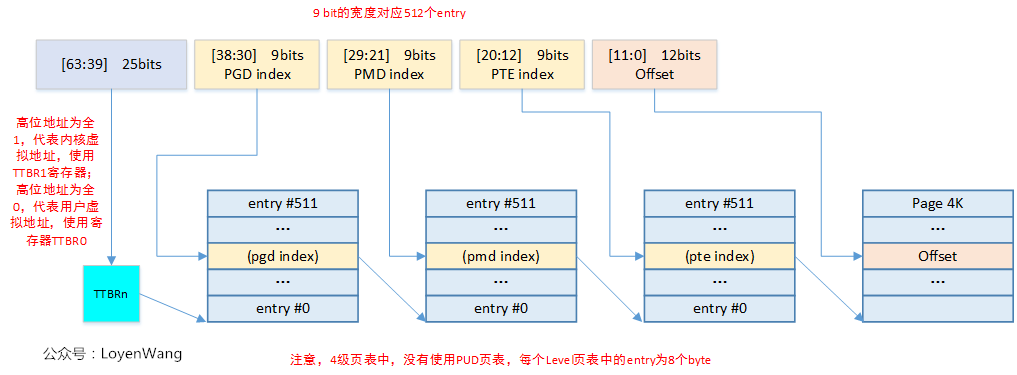

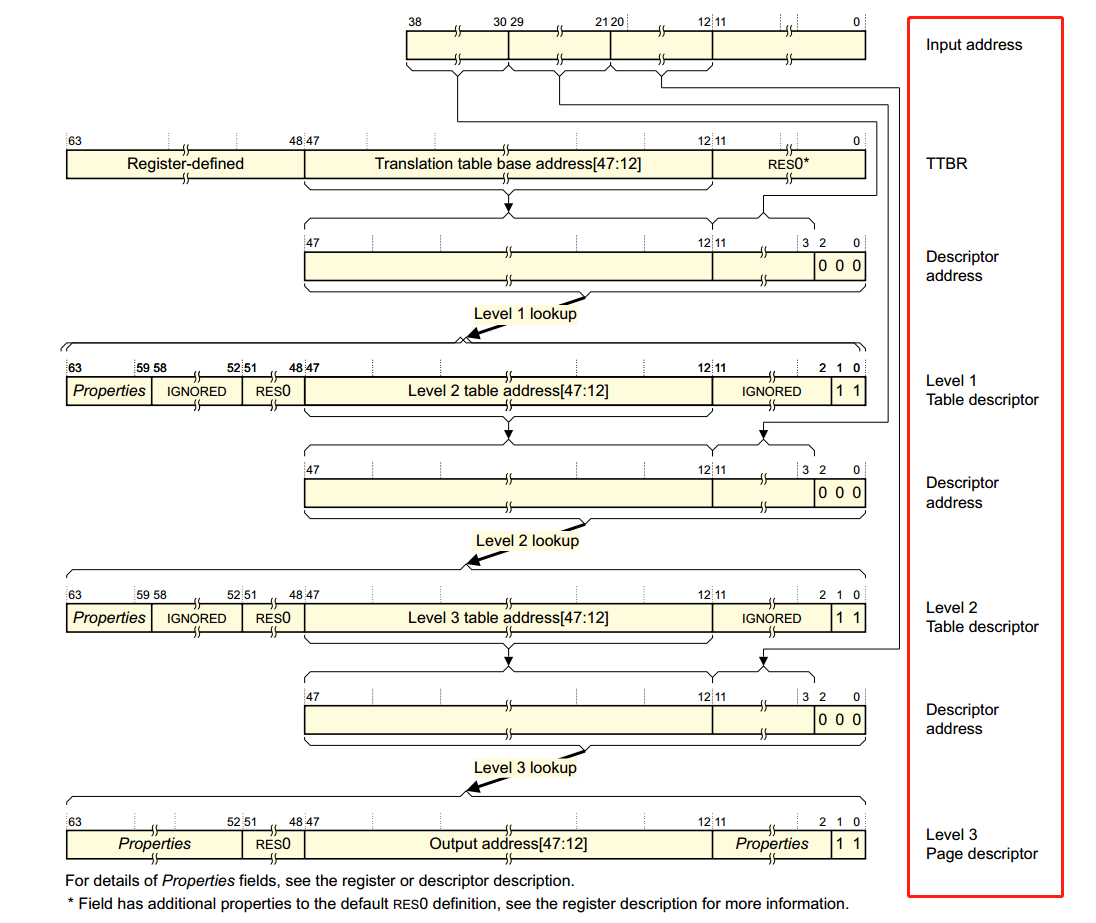

第一种情况: 虚拟内存范围39BIT，也就是512GB的内存范围，并且使用4KB页表，默认使用3级页表

Screenshot

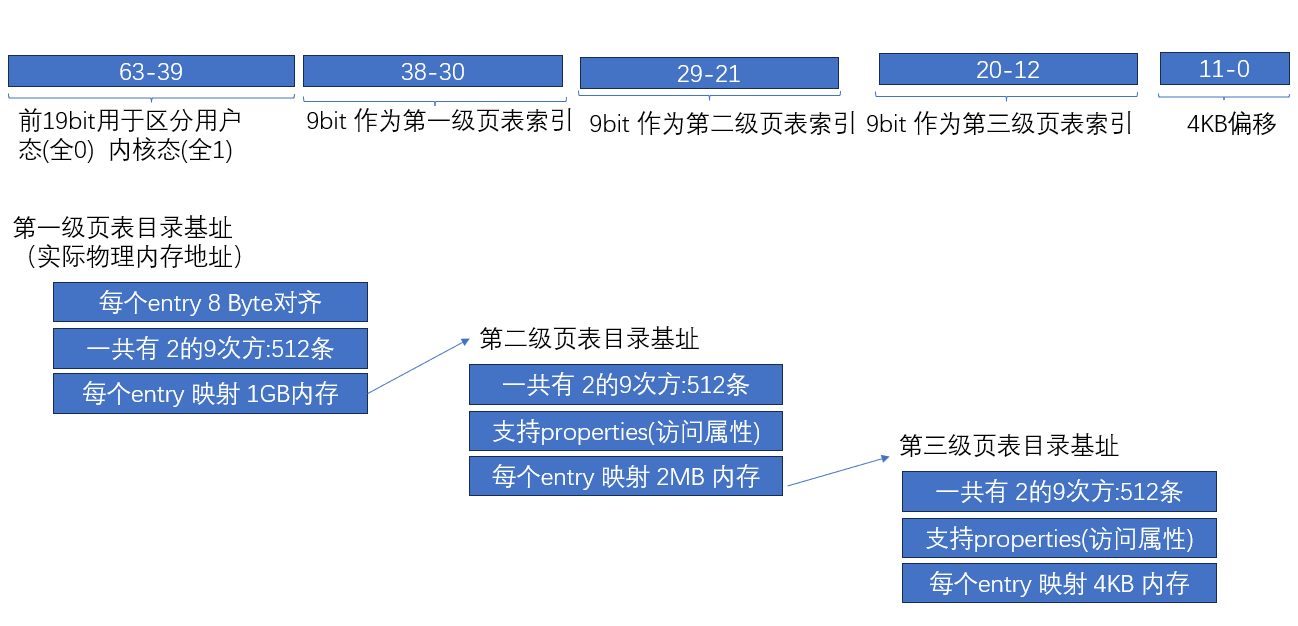

下图我们是我们自己的一个分解

Screenshot

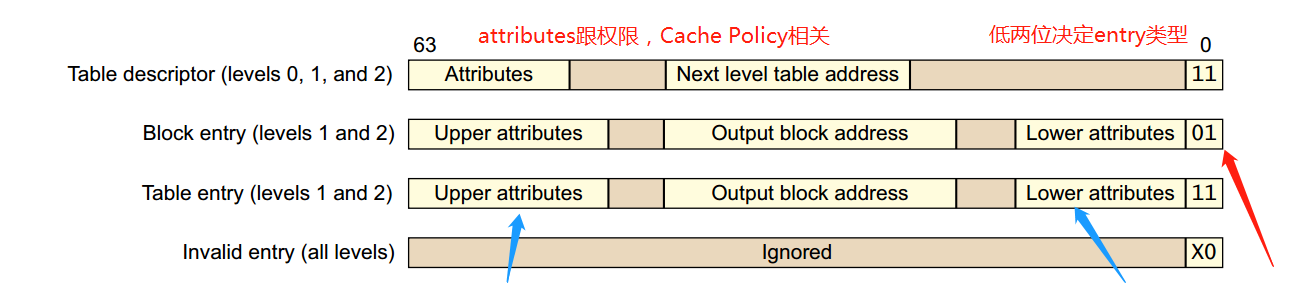

下图是页表内容的描述

Screenshot

Linux对页表的定义

由于不同页表的描述 在ARM下有规定，因此，linux把各级页表分别命名: PGD PUD(3级页表没有) PMD PTE

Screenshot

代码路径：

  • arch/arm64/include/asm/pgtable-types.h：定义pgd_t, pud_t, pmd_t, pte_t等类型；
  • arch/arm64/include/asm/pgtable-prot.h：针对页表中entry中的权限内容设置；
  • arch/arm64/include/asm/pgtable-hwdef.h：主要包括虚拟地址中PGD/PMD/PUD等的划分， 这个与虚拟地址的有效位及分页大小有关，此外还包括硬件页表的定义， TCR寄存器中的设置等；
  • arch/arm64/include/asm/pgtable.h：页表设置相关；

在ARM中，与页表相关的寄存器有：TCR_EL1, TTBRx_EL1

关键代码：

    /*
     * 计算不同 页表映射的entry表示的大小位移，比如:
     * 假设当前是4级页表 ( 0<=n <= 3)
     * PTE SHIFT：4K = (12 - 3) * 1 + 3 = 12
     * PMD SHIFT: 2M = (12 - 3) * 2 + 3 = 21
     * PUD SHIFT: 1G = (12 - 3) * 3 + 3 = 30
     * PGD SHIFT：512G = (12 - 3) * 4 + 3 = 39
     * 假设当前是3级页表 ( 0<=n <= 3)
     * PTE SHIFT：4K = (12 - 3) * 1 + 3 = 12
     * PMD SHIFT: 2M = (12 - 3) * 2 + 3 = 21
     * PGD SHIFT：1G = (12 - 3) * 3 + 3 = 30
    */
    #define ARM64_HW_PGTABLE_LEVEL_SHIFT(n) ((PAGE_SHIFT - 3) * (4 - (n)) + 3)

    #define PMD_SHIFT               ARM64_HW_PGTABLE_LEVEL_SHIFT(2)  //如上21
    #define PMD_SIZE                (_AC(1, UL) << PMD_SHIFT) // 2M

    // 注意: 三级页表 没有PUD
    #define PUD_SHIFT               ARM64_HW_PGTABLE_LEVEL_SHIFT(1) //如上30
    #define PUD_SIZE                (_AC(1, UL) << PUD_SHIFT) // 1G

    // 注意: 三四级页表下 PGD 含义不同，三级页表，PGD = PUD
    #define PGDIR_SHIFT             ARM64_HW_PGTABLE_LEVEL_SHIFT(4 - CONFIG_PGTABLE_LEVELS)
    #define PGDIR_SIZE              (_AC(1, UL) << PGDIR_SHIFT)

虚拟内存空间整体分布

空间布局整体介绍

虽然不同进程的虚拟内存是隔离的，但是实际上隔离的主要是用户态，内核态依然是共享的 下图分别是32位 64位下用户态和内核态的内存分布

Screenshot

arm64的内存布局在linux文档中有比较详细的描述 内存布局

文档中基本上可以知道 arm64架构下:

  • 内核态地址范围从 0xffff000000000000 到0xffffffffffffffff (前16bit都是1)
  • 用户态地址范围从 0x0000000000000000 到0x0000ffffffffffff (前16bit都是0)
  • 有一段空洞范围地址不使用(前16bit) 也就是一共只使用了2个48bit的地址范围(256TB)，一共是512TB
  • 内核态256TB的内存又根据功能划分了不同的地址范围

虚拟内存的访问

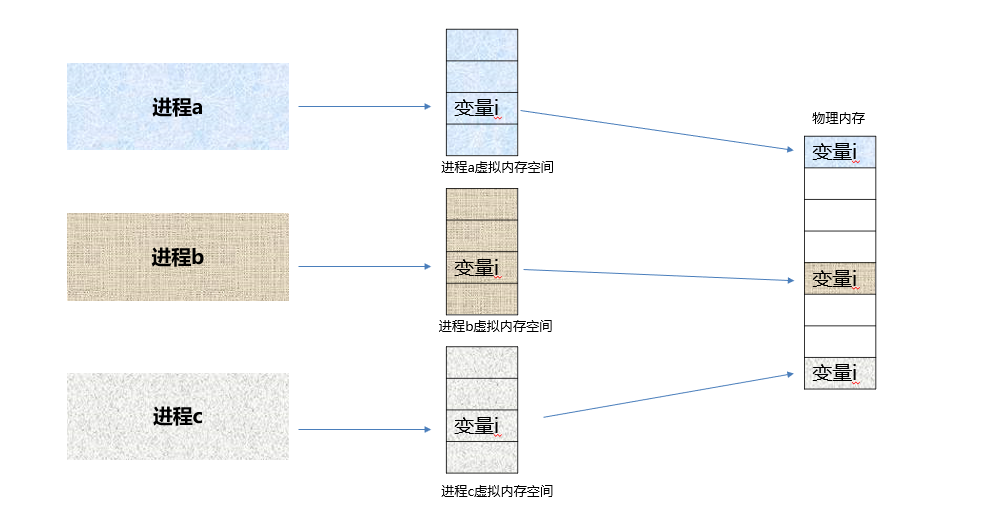

不通用户态访问进程访问各自的用户态虚拟内存

Screenshot

知识点:

  • 不通进程的虚拟内存，就算虚拟内存是相同的，但是实际上访问的不通的物理内存
  • 内存管理模块会管理这种关系，硬件会通过某种机制自动完成地址翻译(后面讲)

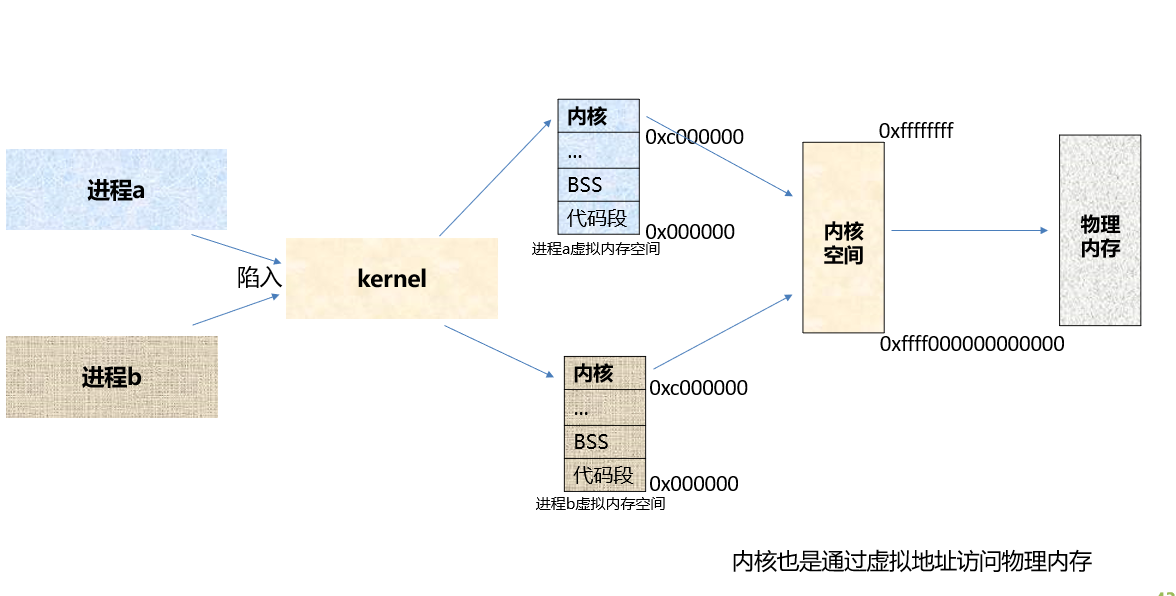

下图是不同用户态访问内核地址空间

Screenshot

知识点:

  • 只有在内核态才能访问内核的地址
  • 用户态程序进入内核态之后，访问的是同一套内核地址

体系架构知识补充

arm64内存类型

内存类型主要会影响 是否支持cache等特性

normal mem

普通内存:用于 RAM FLASH ROM 这类内存，内核数据、内核代码、用户进程这类资源都应该映射为普通内存

  • shareablity: 可配置为 non-share, only inner/outer

  • cacheable: 可配置为 non-cache,write-cacheable,write-back cacheable

normal 类型根据是否支持 share 和cache 又可以有子类型

  • normal-noncache: 不支持cache的内存
device mem

设备内存：用于外设，比如MMIO

  • shareablity: outer shareable

  • cacheablity： noncacheable

设备类型还有几个子类型，根据下面功能开启与否选用不同的类型

  • G： 访存汇聚，允许同一个地址多次访存聚合为1个操作，或者多个小内存汇聚为大内存访问

  • R：访存重排序，允许重排序

  • E： 允许早期内存确认

对应不同子类型为：

  • Device-GRE: 全部允许

  • Device-nGRE:不支持G

  • Device-nGnRE:不支持GR

  • Device-nGnRnE:全不支持

类型定义： MAIR

arm64使用 MAIR 寄存器存储内存类型，在64位寄存器中，每个类型 分配 8bit，因此一共支持 8个类型,具体每个类型定义见下图

举例说明:

  • MAIR_ATTR_DEVICE_nGnRnE: 0x00

  • MAIR_ATTR_DEVICE_nGnRE: 0x04

  • MAIR_ATTR_NORMAL_NC: 0x44

  • MAIR_ATTR_NORMAL_TAGGED: 0xf0

  • MAIR_ATTR_NORMAL: 0xff
